Дымоудаление 1x ø 100 - TRIO 90 T

Назначение:	Классические турбокотлы
Модели котлов:	THERM TRIO 90 T

Макс. длина канала котлов THERM TRIO 90 T (м)

Модель котла	Г, В
THERM TRIO 90 T *	6

Система дымоудаления: Г - горизонтальнаяВ - вертикальная

Сокращение макс. длины при применении колена: 90° = 0,75 м; 45° = 0,50 м

* Аппараты типа «Б» с принудительным отводом дымовых газов - открытая камера сгорания!

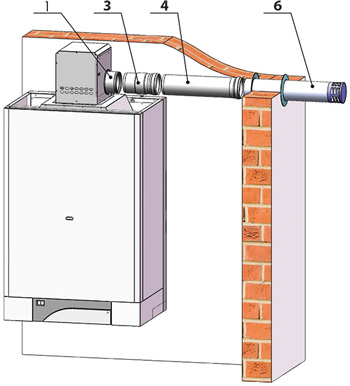

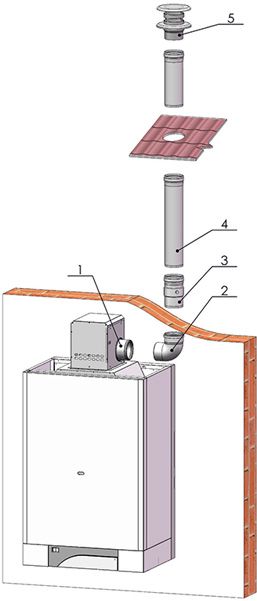

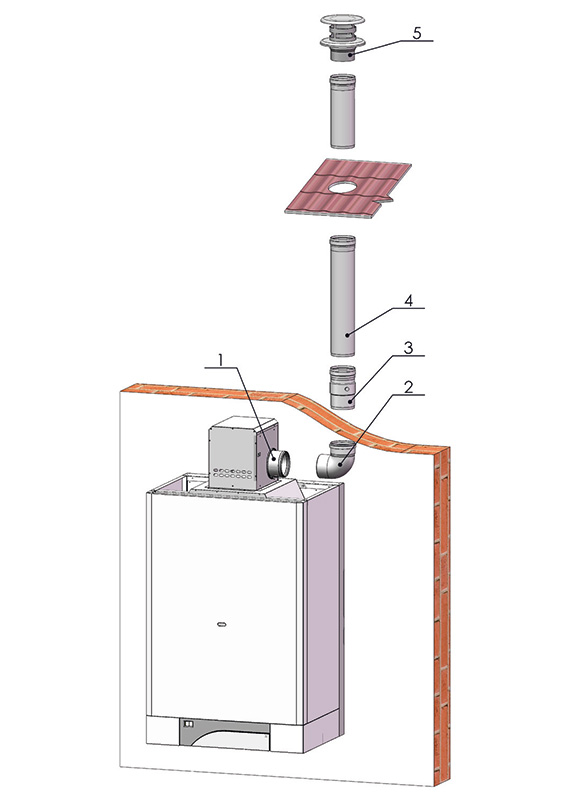

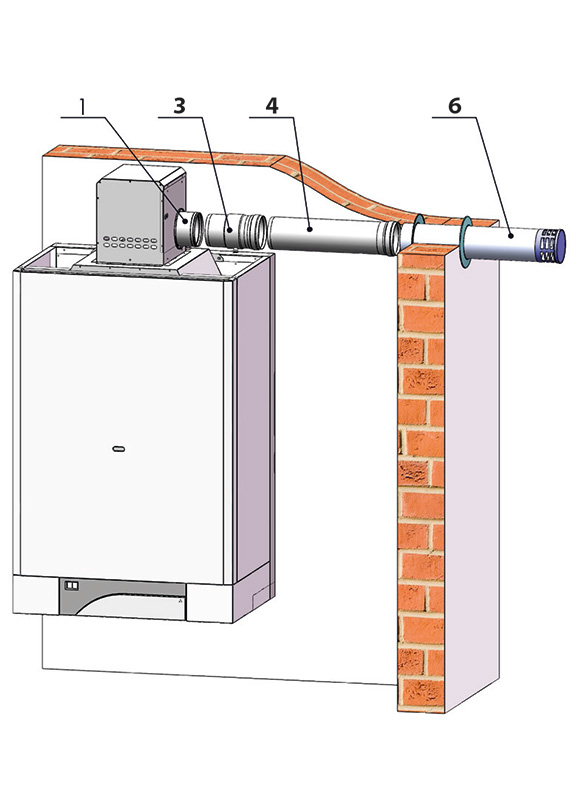

	Название детали	Скл. №
1	Фланец ø 100, изм. места	27120
2	Колено ø 100, 90°	28003
3	Ниппель для отвода конд. ø 100, горизонт. / вертикал.	23663
4	Труба удлинения ø 100 - 0,5 м Труба удлинения ø 100 - 1,0 м	22090 22092
5	Наконечник на выхлоп ø 100	28001
6	Труба выхлопная ø 100, 1 м	28000
	Колено ø 100, 45°	24214
	Наконечник дымоудаления ø 100, нерж.	28002
