Дымоудаление 2x ø 80

Назначение: Классические турбокотлы
Модели котлов: THERM 14, 20, 23, 28, 32 T, 50 FT.A

Макс. длина канала котлов в исполнении «TURBO» (м)

Модель котла Г, В
THERM PRO 14 TX.A, TXZ.A, TKX.A 2 x 10
THERM 14 TLN, TCLN 16 *
THERM 20 TLX.A, TCX.A, TLXZ.A, TLXZE.A 5 2 x 10
THERM 23, 28, 32 TCLN 20 *
THERM 28 TLX.A, TCX.A, TLXZ.A, TLXZ.A 5, TLXZ10.A 2 x 10
THERM DUO 50 FT.A 2 x 3
Система дымоудаления: Г - горизонтальнаяВ - вертикальная
Сокращение макс. длины при применении колена: 90° = 0,75 м; 45° = 0,50 м
* макс. дл. 1 трубы 10 м!

У вас есть вопросы? Вам нужен монтаж?
  • Turbo_2x80_horizont-vertikal_big.jpg
  • Turbo_2x80_horizont-vertikal-2_big.jpg
  • Turbo_2x80_horizont-vertikal-3_big.jpg

Примеры установки систем дымоудаления 2x ø 80 (всасывание / выхлоп)

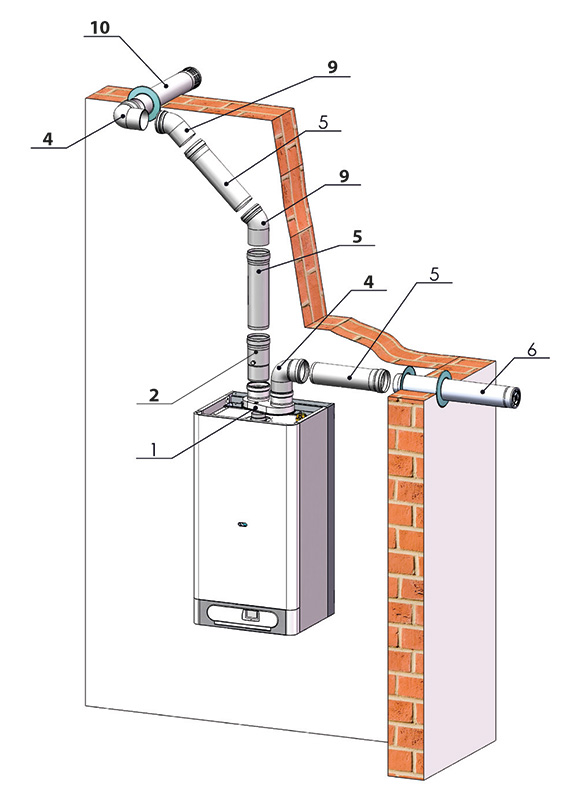

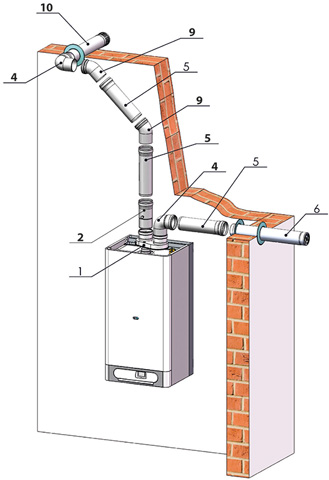

Горизонтальное всасывание и вертикальное дымоудаление

  Название детали Скл. №
1 Распределитель из ø 60/100 на 2x ø 80, изм. места 22098
2 Ниппель для отвода конд. ø 80, вертикальный 23691
3 Ниппель для отвода конд. ø 80, горизонтальный 22197
4 Колено ø 80, 90° 22096
5 Труба удлинения ø 80 - 0,5 m
Труба удлинения ø 80 - 1,0 m		 21991
21990
6 Всасывающая труба ø 80, 1 м 22101
7 Проходной изолятор для крыши наклонный, отверстие ø 125 мм 28014
8 Выхлопная труба вертикальная ø 80 (внешний ø 125 мм) 21303
9 Колено ø 80, 45° 22095
10 Труба выхлопная ø 80, 1 м 22100
11 Наконечник на выхлоп ø 80 28167

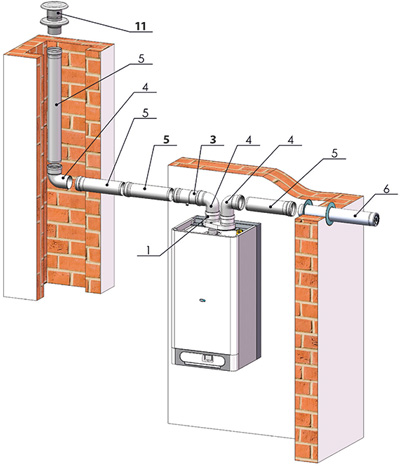

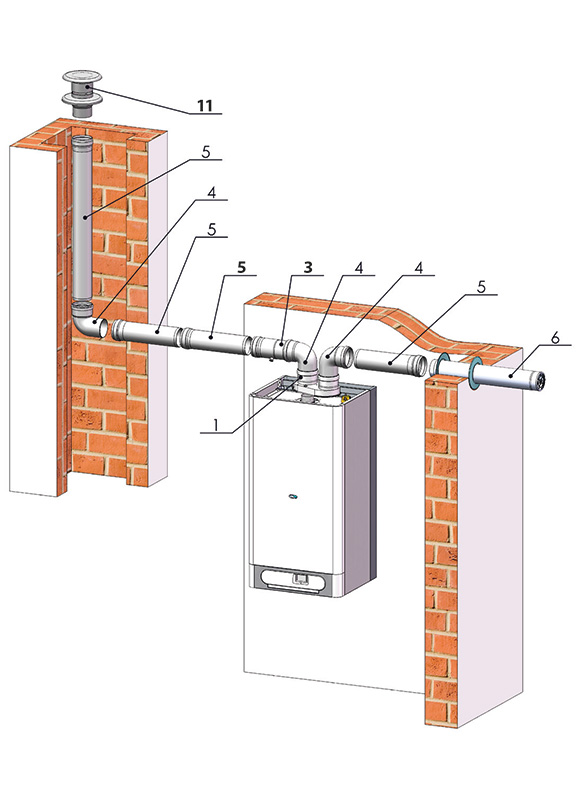

Горизонтальное всасывание и дымоудаление

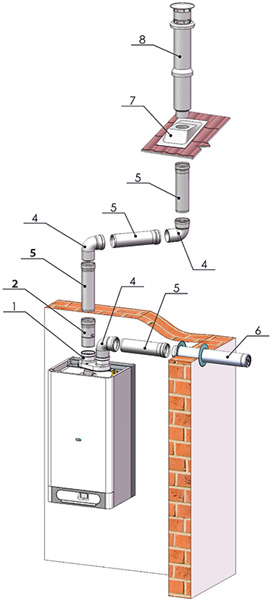

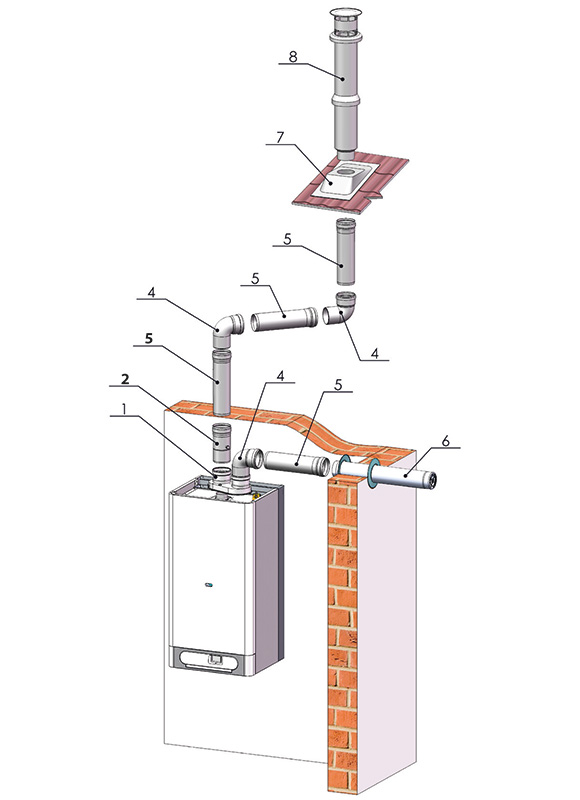

Горизонтальное всасывание и вертикальное дымоудаление
