Дымоудаление ø 60/100

Назначение: Классические турбокотлы
Модели котлов: THERM 14, 20, 23, 28, 32 T

Макс. длина канала котлов в исполнении «TURBO» (м)

Модель котла Г В
THERM PRO 14 TX.A, TXZ.A, TKX.A 3 2,7
THERM 14 TLN, TCLN 3 3
THERM 20 TLX.A, TCX.A, TLXZ.A, TLXZE.A 5 3 2,7
THERM 23, 28, 32 TCLN 3 3
THERM 28 TLX.A, TCX.A, TLXZ.A, TLXZ.A 5, TLXZ10.A 3 2,7
Система дымоудаления: Г - горизонтальнаяВ - вертикальная
Сокращение макс. длины при применении колена: 90° = 0,75 м; 45° = 0,50 м

У вас есть вопросы? Вам нужен монтаж?
  • Turbo_60-100_horizontal_big.jpg
  • Turbo_60-100_vertikal_big.jpg

Примеры установки систем дымоудаления ø 60/100

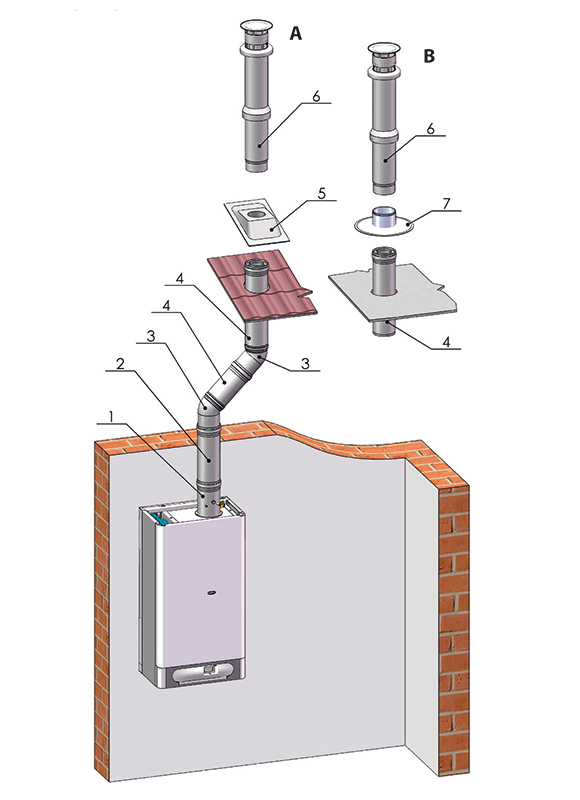

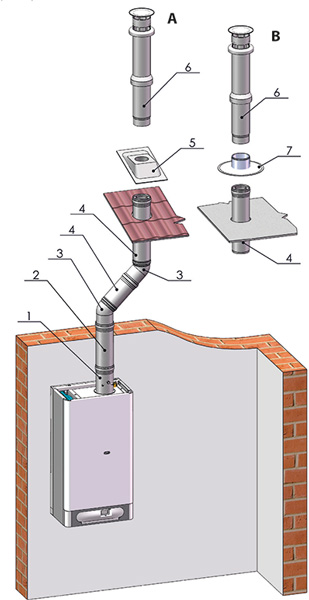

Вертикальная система дымоудаления

A - установка на наклонной крыше

B - установка на плоской крыше

  Название детали Скл. №
1 Фланец ø 60/100, изм. места 28224
2 Ниппель для отвода конд. ø 60/100, вертикальный 24663
3 Колено коаксиальное ø 60/100, 45° 23139
4 Труба удлинения ø 60/100 - 0,5 м
Труба удлинения ø 60/100 - 1,0 м		 21888
27636
5 Проходной изолятор для крыши наклонный, отверстие ø 125 мм 28014
6 Выхлопная труба вертикальная ø 60/100 20305
7 Проходной изолятор для крыши ровный, отверстие ø 125 мм 20363
8 Базовый комплект дымоудаления коаксиальный ø 60/100, горизонтальный, изм. места 26386
9 Ниппель для отвода конд. ø 60/100, горизонтальный 25429
  Колено коаксиальное ø 60/100, 90° с фланцем, изм. места 27486
  Колено коаксиальное ø 60/100, 90° 22078
  Наконечник дымоудаления ø 60/100, пластм. 23217

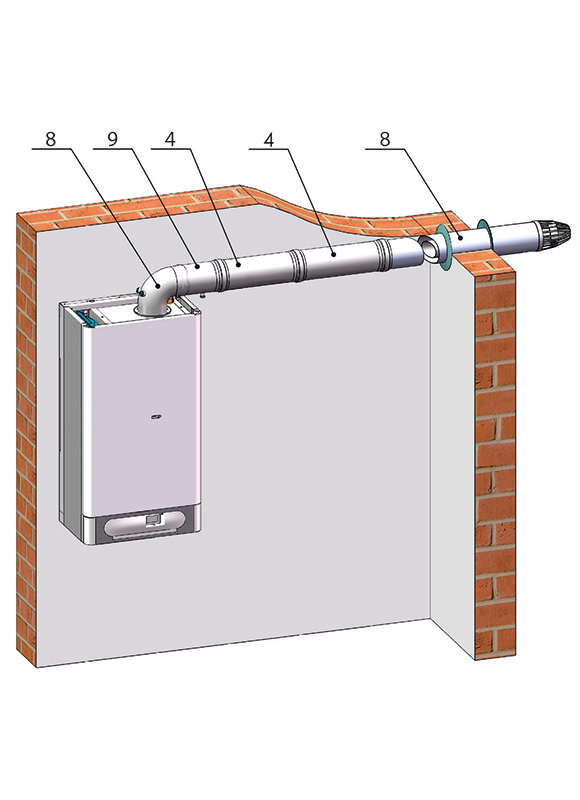

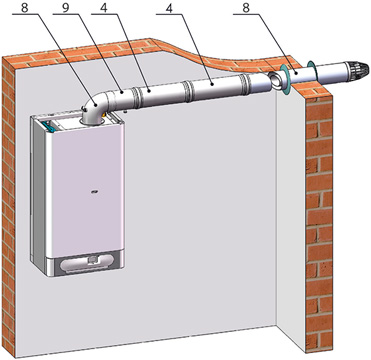

Горизонтальное дымоудаление на фасад здания
