Дымоудаление ø 80/125

Назначение: Классические турбокотлы
Модели котлов: THERM 14, 20, 23, 28, 32 T, 50 FT.A

Макс. длина канала котлов в исполнении «TURBO» (м)

Модель котла Г В
THERM PRO 14 TX.A, TXZ.A, TKX.A 12 12
THERM 14 TLN, TCLN 6 6
THERM 20 TLX.A, TCX.A, TLXZ.A, TLXZE.A 5 12 12
THERM 23, 28, 32 TCLN 10 10
THERM 28 TLX.A, TCX.A, TLXZ.A, TLXZ.A 5, TLXZ10.A 12 12
THERM DUO 50 FT.A 3 2,7
Система дымоудаления: Г - горизонтальнаяВ - вертикальная
Сокращение макс. длины при применении колена: 90° = 0,75 м; 45° = 0,50 м

У вас есть вопросы? Вам нужен монтаж?
  • Turbo_80-125_horizontal_big.jpg
  • Turbo_80-125_vertikal_big.jpg

Примеры установки систем дымоудаления ø 80/125

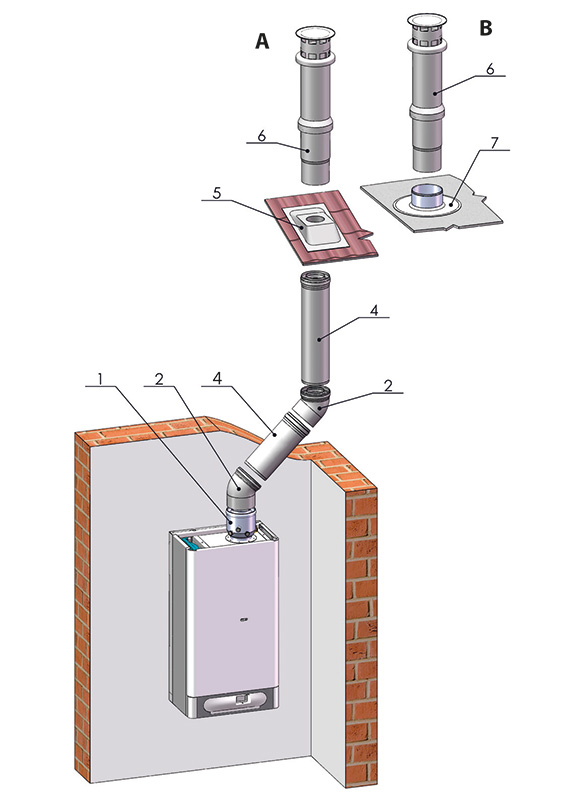

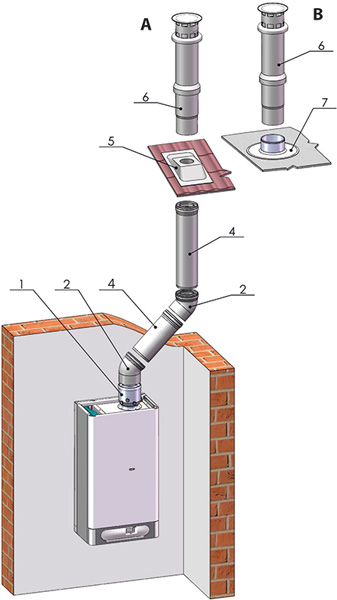

Вертикальная система дымоудаления

A - установка на наклонной крыше

B - установка на плоской крыше

  Название детали Скл. №
1 Фланец - переходник с ø 60/100 на ø 80/125 с изм. местами и отводом конденсата 26006
2 Колено коаксиальное ø 80/125, 45° 26007
3 Колено коаксиальное ø 80/125, 90° 25583
4 Труба удлинения ø 80/125 - 0,5 м
Труба удлинения ø 80/125 - 1,0 м		 27002
21698
5 Проходной изолятор для крыши наклонный, отверстие ø 125 мм 28014
6 Выхлопная труба вертикальная ø 80/125 211795
7 Проходной изолятор для крыши ровный, отверстие ø 125 мм 20363
8 Труба воздухозабор - выхлоп ø 80/125, 1 м 25585
  Ниппель для отвода конд. ø 80/125, вертикальный 26010
  Ниппель для отвода конд. ø 80/125, горизонтальный 26008

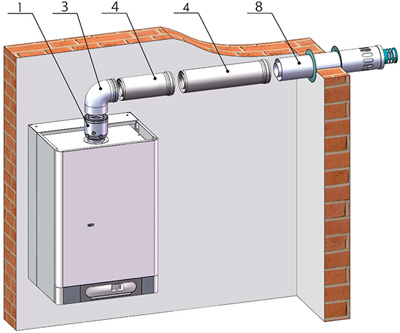

Горизонтальное дымоудаление на фасад здания
