Дымоудаление ø 110/160

Назначение:	Конденсационные котлы
Модели котлов:	THERM 90

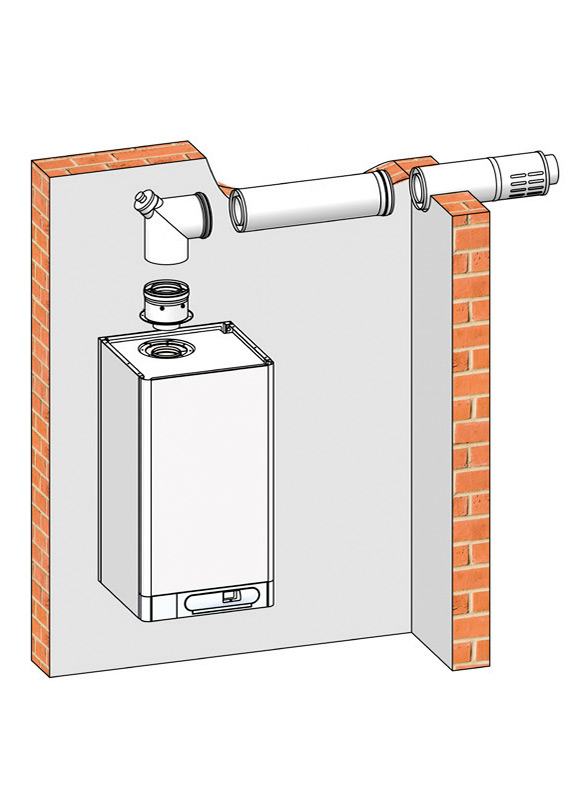

Odkouření o průměru 110/160 je určeno pro typovou řadu kotlů THERM 90 KD.A v přetlakovém nebo podtlakovém provozu s maximální teplotou spalin 120 °C. Celý systém se vyznačuje odolností vůči vlhkému prostředí a dlouhou životností. Uvedený systém odkouření využívá vnitřní trubku o ø 110 mm pro odvod spalin a vnější trubku o ø 160 mm pro přívod vzduchu z exteriéru.

Макс. длина канала отвода (м)

Модель котла	Г	В
THERM 90 KD.A	9	8

Система дымоудаления: Г - горизонтальнаяВ - вертикальная

Сокращение макс. длины при применении колена: 90° = 0,75 м; 45° = 0,50 м

У вас есть вопросы? Вам нужен монтаж?

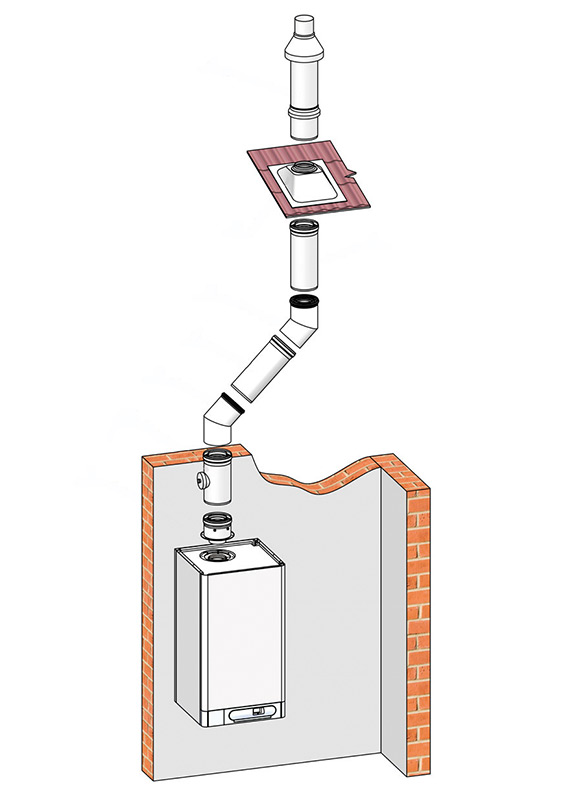

Примеры установки систем дымоудаления ø 110/160

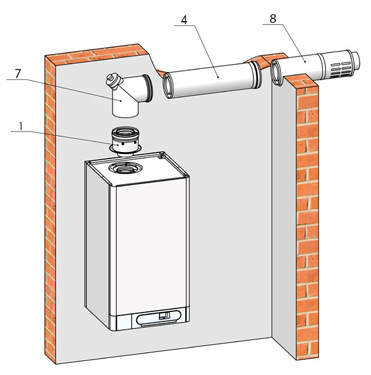

Горизонтальное дымоудаление

	Название детали	Скл. №
1	Фланец на котел	43707
2	Элемент контрольный T-образн. ø 110/160 мм с отводом конденсата	43710
3	Колено коаксиальное ø 110/160 мм, 45°	43701
4	Удлинитель коаксиальный ø 110/160 мм - 0,5 m Удлинитель коаксиальный ø 110/160 мм - 1,0 m	43713 43703
5	Проходной изолятор для крыши 25-45°	43715
6	Дымоход крышный вертикальный ø 110/160 мм	43714
7	Колено ревизионное ø 110/160 мм, 87°	43709
8	Труба выхлопная ø 110/160 мм, через стену	43706
	Элемент ø 110/160 мм с отводом конденсата	43711
	Колено коаксиальное ø 110/160 мм, 87°	43704
