Дымоудаление 2x ø 80

Назначение:	Конденсационные котлы
Модели котлов:	THERM 14, 17, 24, 28, 45

Odkouření je určeno pro plynové kondenzační kotle s maximální teplotou spalin 120 °C v přetlakovém nebo podtlakovém provozu. Na odvod spalin se jako materiál používá polypropylen, který se vyznačuje odolností vůči vlhkému prostředí a dlouhou životností. Systém odkouření v provedení 2x ø 80 se vyznačuje odděleným sáním vzduchu a výdechem spalin.

Макс. длина канала отвода (м)

Модель котла	Г, В
THERM 14 KD.A, KDZ.A, KDZ5.A	20 + 20
THERM 17 KD.A, KDZ.A, KDZ5.A, KDZ10.A	13 + 13
THERM 24 KDN, KDCN, KDZN	11 + 11
THERM 28 KD.A, KDC.A, KDZ.A, KDZ5.A, KDZ10.A	12 + 12
THERM 45 KD.A	5 + 5

Система дымоудаления: Г - горизонтальнаяВ - вертикальная

Сокращение макс. длины при применении колена: 90° = 0,75 м; 45° = 0,50 м

У вас есть вопросы? Вам нужен монтаж?

Технические данные
Загрузки

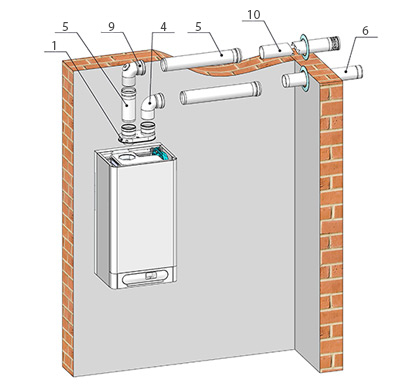

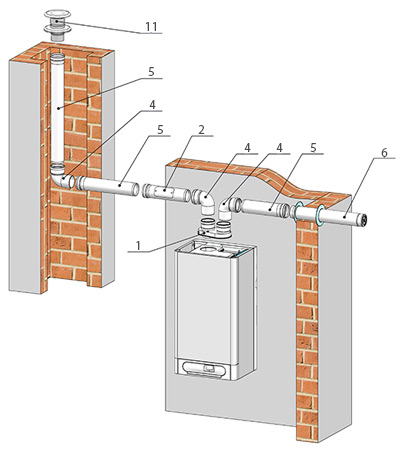

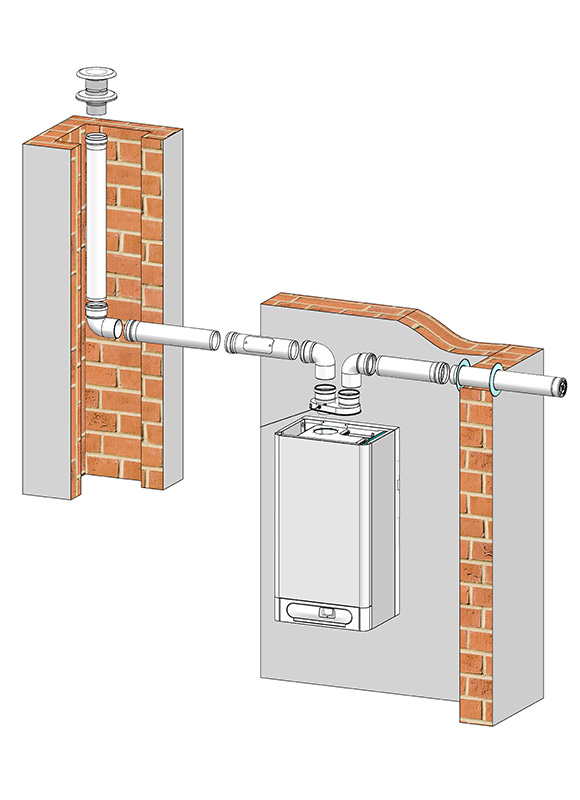

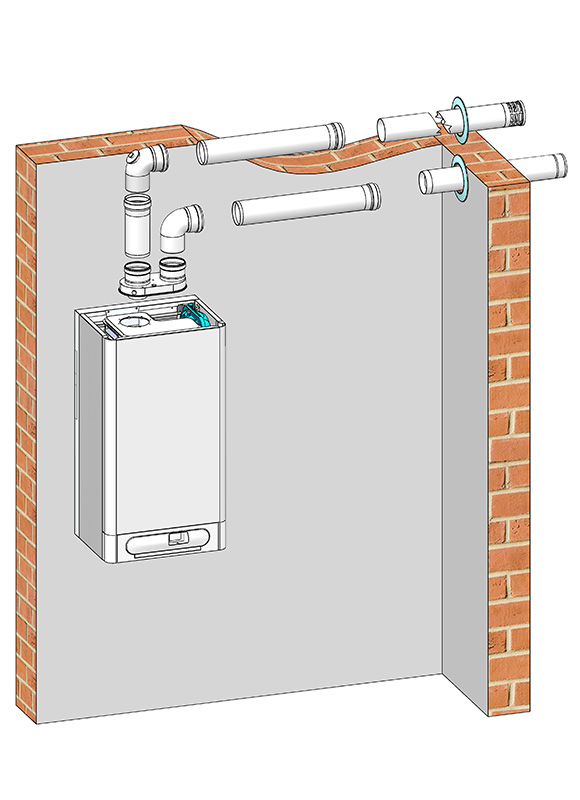

Примеры установки систем дымоудаления 2x ø 80 (всасывание / выхлоп)

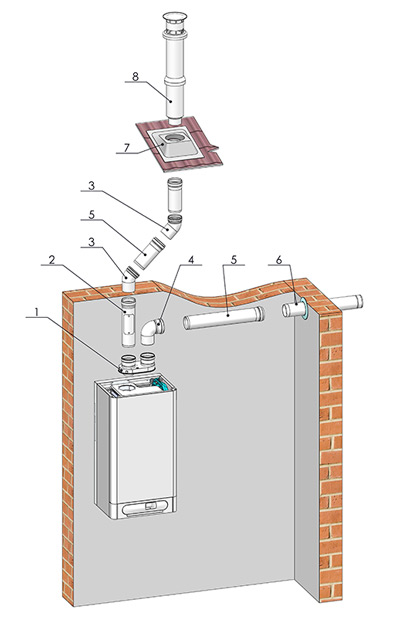

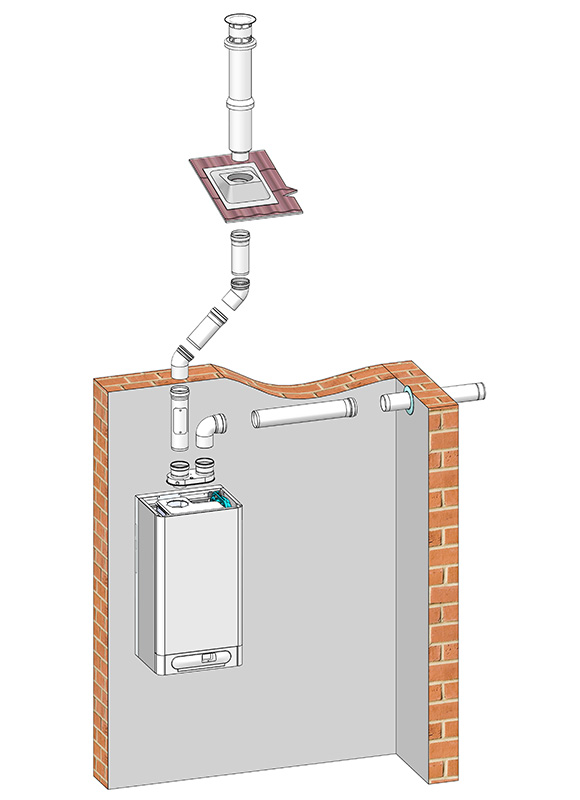

Горизонтальное всасывание и вертикальное дымоудаление

	Название детали	Скл. №
1	Разделитель из ø 60/100 на 2x ø 80, для 14, 17, 24 a 28 KD...	212109
1	Разделитель из ø 80/125 на 2x ø 80, для 45 KD.A Фланец-редукция из ø 80/105 на ø 80/125 для 45 KD.A	27472 27468
2	Элемент с круговым контрольным окошком ø 80	211511
3	Колено ø 80, 45°	26142
4	Колено ø 80, 90°	26143
5	Удлинитель ø 80 - 0,5 m Удлинитель ø 80 - 1,0 m	24666 26141
6	Трубка воздухозабора ø 80, 1 м	26435
7	Проходной изолятор для крыши наклонный, отверстие ø 125 мм	28014
8	Дымоходная труба вертикальная ø 80 (внешний ø 125 мм)	211258
9	Колено ø 80, 90° с контрольным окошком	212755
10	Труба выхлоп ø 80, 1 м	26144
11	Дымоходная головка, ø 80	28167
	Редукция ø 80, (для воздухозабора)	43771
	Удлинитель гибкий, 1,5 м	26874
	Держак дымохода с коленом 90°	28201
	Центрирующий элемент для дымохода	21961
