Дымоудаление 2x ø 80

Назначение: Конденсационные котлы
Модели котлов: THERM 14, 17, 24, 28, 45

Odkouření je určeno pro plynové kondenzační kotle s maximální teplotou spalin 120 °C v přetlakovém nebo podtlakovém provozu. Na odvod spalin se jako materiál používá polypropylen, který se vyznačuje odolností vůči vlhkému prostředí a dlouhou životností. Systém odkouření v provedení 2x ø 80 se vyznačuje odděleným sáním vzduchu a výdechem spalin.

Макс. длина канала отвода (м)

Модель котла Г, В
THERM 14 KD.A, KDZ.A, KDZ5.A 20 + 20
THERM 17 KD.A, KDZ.A, KDZ5.A, KDZ10.A 13 + 13
THERM 24 KDN, KDCN, KDZN 11 + 11
THERM 28 KD.A, KDC.A, KDZ.A, KDZ5.A, KDZ10.A 12 + 12
THERM 45 KD.A 5 + 5
Система дымоудаления: Г - горизонтальнаяВ - вертикальная
Сокращение макс. длины при применении колена: 90° = 0,75 м; 45° = 0,50 м

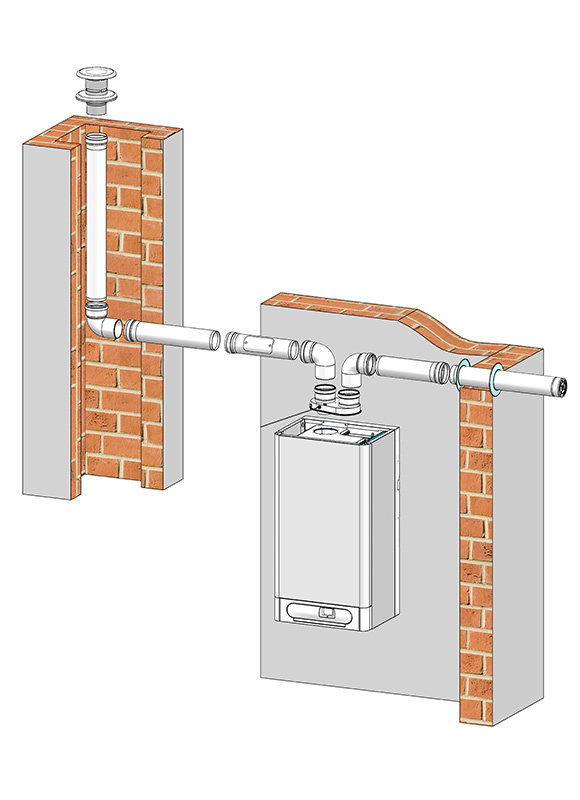

Примеры установки систем дымоудаления 2x ø 80 (всасывание / выхлоп)

Горизонтальное всасывание и вертикальное дымоудаление

  Название детали Скл. №
1 Разделитель из ø 60/100 на 2x ø 80, для 14, 17, 24 a 28 KD... 212109
1 Разделитель из ø 80/125 на 2x ø 80, для 45 KD.A
Фланец-редукция из ø 80/105 на ø 80/125 для 45 KD.A
27472
27468
2 Элемент с круговым контрольным окошком ø 80 211511
3 Колено ø 80, 45° 26142
4 Колено ø 80, 90° 26143
5 Удлинитель ø 80 - 0,5 m
Удлинитель ø 80 - 1,0 m
24666
26141
6 Трубка воздухозабора ø 80, 1 м 26435
7 Проходной изолятор для крыши наклонный, отверстие ø 125 мм 28014
8 Дымоходная труба вертикальная ø 80 (внешний ø 125 мм) 211258
9 Колено ø 80, 90° с контрольным окошком 212755
10 Труба выхлоп ø 80, 1 м 26144
11 Дымоходная головка, ø 80 28167
  Редукция ø 80, (для воздухозабора) 43771
  Удлинитель гибкий, 1,5 м 26874
  Держак дымохода с коленом 90° 28201
  Центрирующий элемент для дымохода 21961

System odtahu spalin pro kondenzační kotle 2 x Ø 80 - vertikální

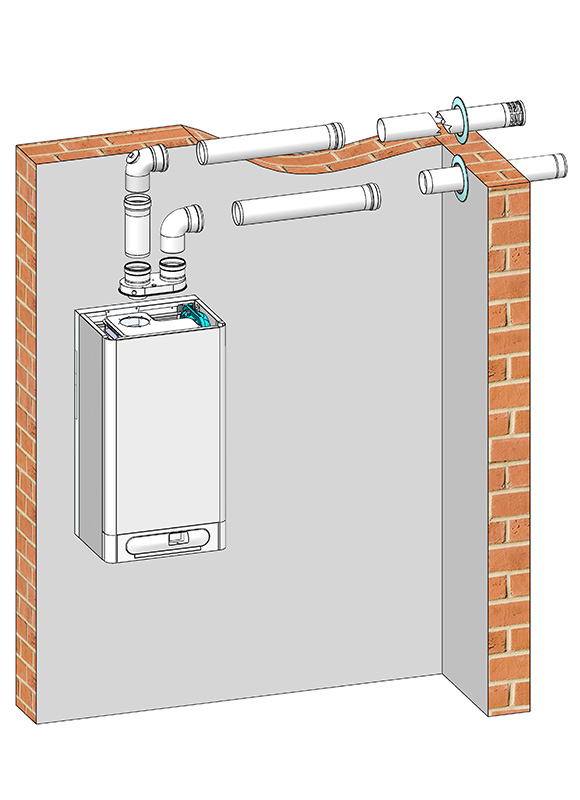

Горизонтальное всасывание и дымоудаление

System odtahu spalin pro kondenzační kotle 2 x Ø 80 - horizontální

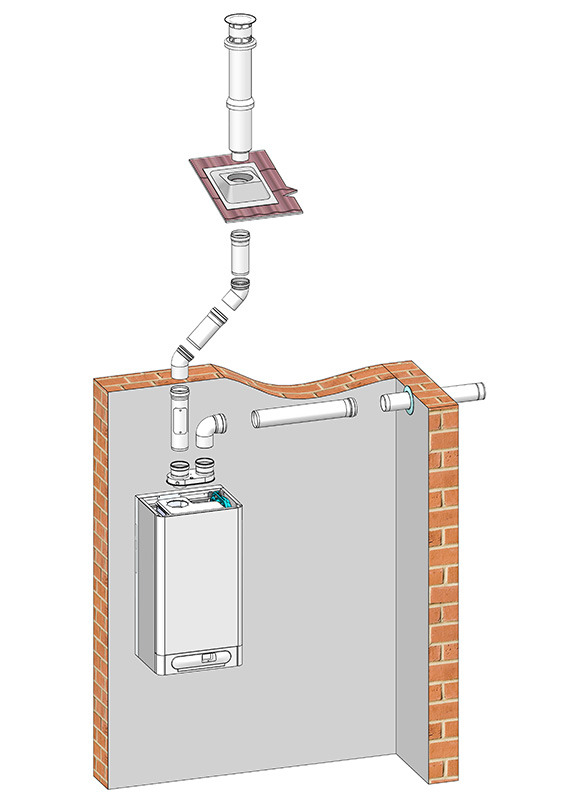

Горизонтальное всасывание и вертикальное дымоудаление

System odtahu spalin pro kondenzační kotle 2 x Ø 80 - vertikální_v2
