Дымоудаление ø 60/100

Назначение:	Конденсационные котлы
Модели котлов:	THERM 14, 17, 24, 28

Odkouření je určeno pro plynové kondenzační kotle s maximální teplotou spalin 120 °C v přetlakovém nebo podtlakovém provozu. Na odvod spalin se jako materiál používá polypropylen, který se vyznačuje odolností vůči vlhkému prostředí a dlouhou životností. Systém odkouření v tomto provedení vede spaliny vnitřní polypropylenovou trubkou ø 60 mm a vzduch pro spalování se nasává plechovou lakovanou trubkou ø 100 mm.

Макс. длина канала отвода (м)

Модель котла	Г	В
THERM 14 KD.A, KDZ.A, KDZ5.A	10	9
THERM 17 KD.A, KDZ.A, KDZ5.A, KDZ10.A	4	3,7
THERM 24 KDN, KDCN, KDZN	6	6
THERM 28 KD.A, KDC.A, KDZ.A, KDZ5.A, KDZ10.A	3	2,7

Система дымоудаления: Г - горизонтальнаяВ - вертикальная

Сокращение макс. длины при применении колена: 90° = 0,75 м; 45° = 0,50 м

У вас есть вопросы? Вам нужен монтаж?

Технические данные
Загрузки

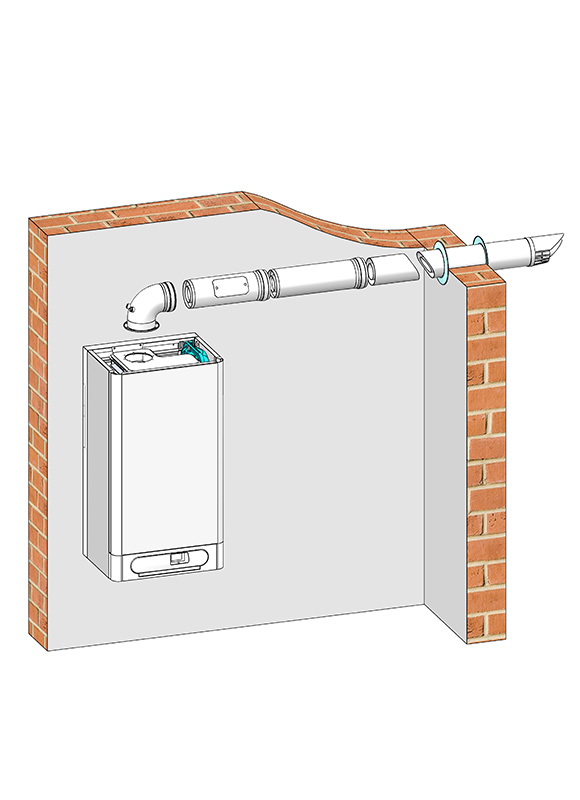

Примеры установки систем дымоудаления ø 60/100

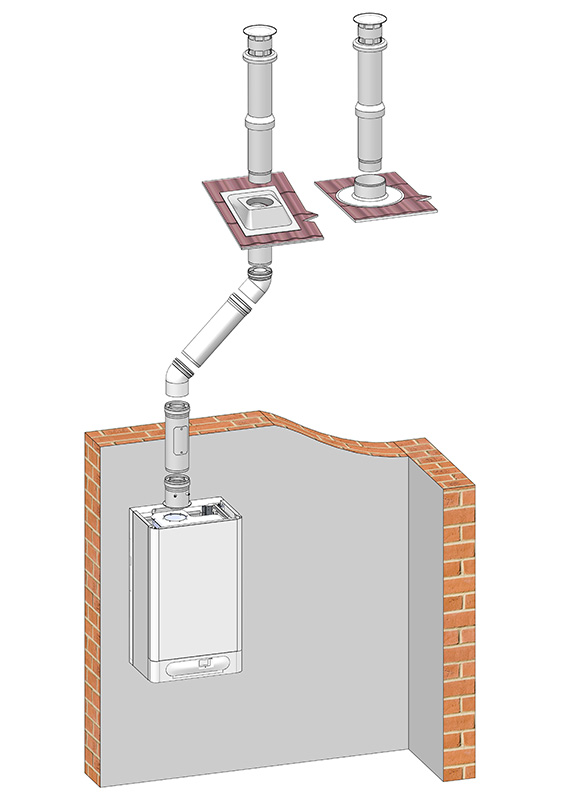

Вертикальная система дымоудаления

A - установка на наклонной крыше

B - установка на плоской крыше

	Название детали	Скл. №
1	Фланец ø 60/100, измерит. места	24673
2	Элемент с контрольным окошком ø 60/100	213835
3	Колено коаксиальное ø 60/100, 45°	26140
4	Удлинитель коаксиальный ø 60/100 - 0,5 м Удлинитель коаксиальный ø 60/100 - 1,0 м	29596 29597
5	Проходной изолятор для крыши наклонный, отверстие ø 125 мм	28014
6	Дымоходная труба вертикальная ø 60/100	211253
7	Проходной изолятор для крыши плоский, отверстие ø 125 мм	20363
8	Колено коаксиальное ø 60/100, 90° с контрольным окошком	212756
9	Колено коаксиальное ø 60/100, 90° с фланцем и точками измерения	27216
10	Выхлопная труба ø 60/100 горизонтальная	24677
	Колено коаксиальное ø 60/100, 90°	26653

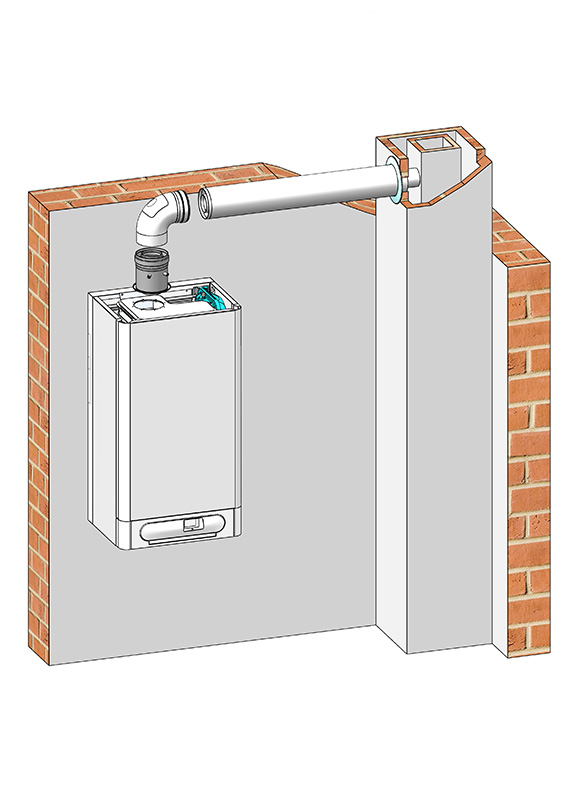

	Фланец из ø 60/100 на 80 мм дымоотвод, воздух-из помещения	27471
