Дымоудаление ø 80/125

Назначение:	Конденсационные котлы
Модели котлов:	THERM 14, 17, 24, 28, 45

Odkouření je určeno pro plynové kondenzační kotle s maximální teplotou spalin 120 °C v přetlakovém nebo podtlakovém provozu. Na odvod spalin se jako materiál používá polypropylen, který se vyznačuje odolností vůči vlhkému prostředí a dlouhou životností. Systém odkouření v tomto provedení vede spaliny vnitřní polypropylenovou trubkou ø 80 mm a vzduch pro spalování se nasává plechovou lakovanou trubkou ø 125 mm.

Макс. длина канала отвода (м)

Модель котла	Г	В
THERM 14 KD.A, KDZ.A, KDZ5.A	20	20
THERM 17 KD.A, KDZ.A, KDZ5.A, KDZ10.A	15	15
THERM 24 KDN, KDCN, KDZN	11	11
THERM 28 KD.A, KDC.A, KDZ.A, KDZ5.A, KDZ10.A	14	14
THERM 45 KD.A	5 (10, 15)*	5 (10, 15)*

Система дымоудаления: Г - горизонтальнаяВ - вертикальная

* При удлинении пути дымовых газов до 10 м надо считаться с уменьшением максимальной мощности котла на 2 кВт, при удлинении до 15 м - еще на 2 кВт!

Сокращение макс. длины при применении колена: 90° = 0,75 м; 45° = 0,50 м

У вас есть вопросы? Вам нужен монтаж?

Технические данные
Загрузки

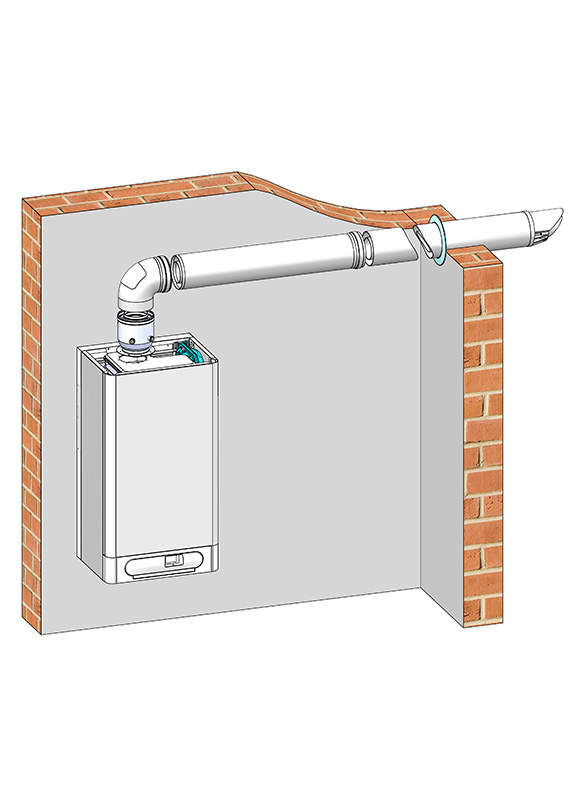

Примеры установки систем дымоудаления ø 80/125

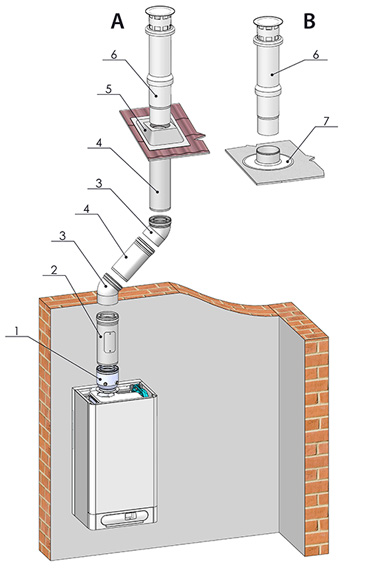

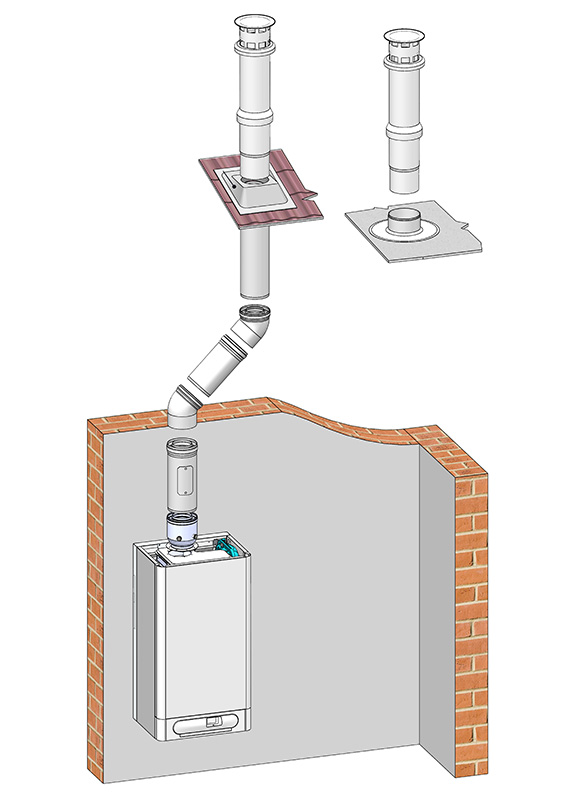

Вертикальная система дымоудаления

A - установка на наклонной крыше

B - установка на плоской крыше

	Название детали	Скл. №
1	Фланец-редукция из ø 60/100 на ø 80/125 с измер.местами, для 14, 17, 24 и 28 KD...	24678
1	Фланец-редукция из ø 80/105 на ø 80/125 с измер.местами, для 45 KD.A	27468
2	Элемент с контрольным окошком ø 80/125	211265
3	Колено коаксиальное ø 80/125, 45°	26432
4	Удлинитель коаксиальный ø 80/125 - 0,5 м Удлинитель коаксиальный ø 80/125 - 1,0 м	24675 27004
5	Проходной изолятор для крыши наклонный, отверстие ø 125 мм	28014
6	Дымоходная труба вертикальная ø 80/125	211255
7	Проходной изолятор для крыши плоский, отверстие ø 125 мм	20363
8	Колено коаксиальное ø 80/125, 90° с контрольным окошком	27648
9	Труба воздухозабор-выхлоп ø 80/125, 1 м	27003
	Колено коаксиальное ø 80/125, 90°	24676
